Газификация газгольдером «Kadatec» 4800 литров с высокой горловиной

Производитель указывает объём резервуара в литрах. Важно помнить, что газгольдер можно заполнить только на 85% от его общего объёма. Также нужно учитывать конденсат — остаток, который не испаряется.

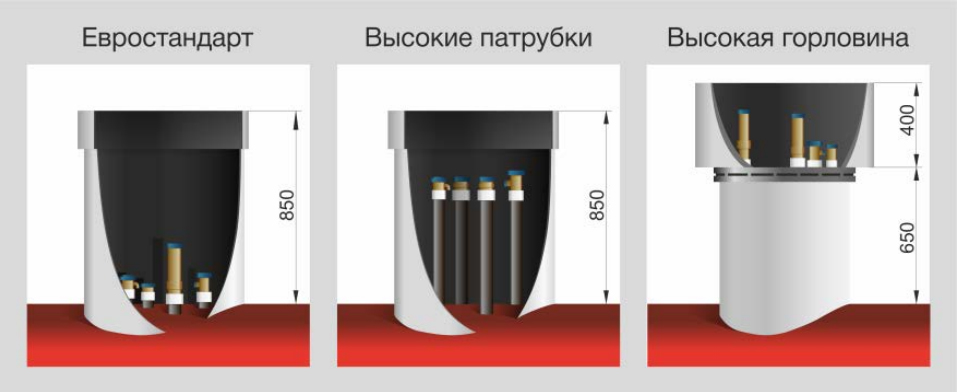

• Газгольдеры стандарт и евростандарт — неглубокого заложения.
• Газгольдеры с высокими патрубками дополнительно заглублены, их приборная группа расположена выше, чтобы защитить редукторы и измерительные приборы от талых и грунтовых вод.
• Газгольдеры с высокой горловиной оснащены горловиной и люком-лазом для планового осмотра резервуара на наличие ржавчины без его раскопки. Такие газгольдеры обычно более заглубленные по сравнению с другими типами.

Площадь дома, которую можно отапливать от данного резервуара, не следует рассматривать как рекомендуемую величину. Она зависит от утепления дома, материалов стен, особенностей остекления и других факторов.

Горловина резервуара служит для его дополнительного заглубления. Это предотвращает чрезмерное охлаждение зимой и улучшает образование паровой фазы. На горловину обычно устанавливают люк-фланец для планового обслуживания резервуара.

Для изготовления газгольдеров используются различные марки стали, выбор которых зависит от климатических условий эксплуатации, типа газа, давления и других факторов.

Некоторые марки стали, применяемые для газгольдеров:

• ВСт3 по ГОСТ 380-88 — мартеновская (спокойная, по подгруппе В) для сварных конструкций с дополнительными требованиями по холодному загибу и ударной вязкости согласно ГОСТ 380-88;
• Низколегированные стали: 15ХСНД (по ГОСТ 19281-89), 09Г2С, 10Г2С1, 16ГС (по ГОСТ 5520-79) — для сварных конструкций с дополнительными требованиями по холодному загибу и ударной вязкости при пониженной температуре (в зависимости от технологических требований и места установки газгольдера);
• 09Г2С-12 — низколегированная сталь (соответствует ГОСТ 5058‑65) для регионов с минимальной температурой воздуха до −40 °C;
• 09Г2С-15 — низколегированная сталь для регионов с минимальной температурой воздуха до −60 °C;
• Нержавеющая сталь 12Х18Н10Т — для агрессивных сред;
• Двухслойная сталь — основной металл из стали марки 09Г2С, плакирующий слой — из нержавеющей стали марки 10Х17Н13МЗТ;
• S355J2+N — сталь которую обычно используют для изготовления газгольдеров в европейских странах.

Наиболее распространёнными типами защитных покрытий для газгольдеров являются:

• Покрытие на основе эпоксидной смолы;
• Битумное покрытие;
• Полимерное или полиуретановое покрытие.

Полиуретановое покрытие

Преимущества:

• Высокая ударопрочность при внешних воздействиях;
• Стойкость к истиранию;
• Долговечно. Не отслаивается и сохраняет непроницаемость в течение многих лет (по некоторым оценкам — до 50 лет);
• Устойчиво к перепадам температур воздействию влаги;

Недостатки:

• Высокая стоимость по сравнению с другими покрытиями.

Эпоксидное покрытие

Особенности:

Применяется в газгольдерах европейских производителей, а также в российских моделях под маркой FAS. Материал со временем становится прочнее — накапливая прочность в процессе эксплуатации. Состав защищает от блуждающих токов, которые могут присутствовать в грунте и предохраняет от преждевременного ржавления.

Недостатки:

Хрупкость материала. Требует аккуратной транспортировки, чтобы избежать повреждений сокращающих срок службы покрытия.

Битумное покрытие

Недостатки:

Плохая адгезия. Требует оболочки из экструдированного полиэтилена для предотвращения отслаивания, быстро пересыхает, трескается и требует замены уже через несколько лет эксплуатации.

Указывается производителем. Температурный показатель газгольдера зависит от многих факторов: глубина залегания тела резервуара, его исполнение, зеркало испарения и другие.

Глубина залегания тела резервуара в земле от его верхней образующей части до поверхности.

Толщина стенок резервуара — важное преимущество газгольдера. Качество металла и его состав также влияют на устойчивость к коррозии.

Максимальная суммарная мощность всех потребителей газа от данного газгольдера. Расчёт выполнен для установленного, заглублённого газгольдера с естественным испарением газа при расчётных рабочих температурах, указанных производителем.

Защитой от грунтовых и талых вод может служить высокое расположение арматуры и редукторов относительно тела резервуара. К защищённым газгольдерам можно отнести газгольдеры с высокой горловиной, высокими патрубками. Газгольдеры в исполнении «Стандарт» с короткими арматурными трубками или без них при наличии грунтовых или талых вод требуют дополнительных мер для защиты редукторной группы от заливов или обледенения.

Исключают контакт защитного слоя днища резервуара с балластной плитой.

Люк-фланец предназначен для регулярного осмотра и перепроверки резервуара. Он дает возможность проводить плановые проверки без необходимости раскопки или извлечения резервуара из котлована.
